上周，師資培訓班的學員們以花灑頭、機械零件以及扳手等案例學習了天遠OKIO三維掃描儀的基本操作、點云數據的處理、Geomagic Design X軟件重構和模型數據對比等知識，為這周在企業車間的進一步實踐操作做鋪墊。

    這周學習的內容主要是全彩3D打印機操作、全彩模型的數據處理及其后處理工藝；貼圖、材質設計、模型輕量化——晶格設計與金屬3D打印機的操作。

以打印“地球”為例，學員們將會學習到什么新知識呢？

1.建模。在上機操作前，學員們使用Z Brush或3D MAX軟件建模。

2.貼圖。用Z Brush或3D MAX軟件進行貼圖，賦予模型圖案與色彩，貼圖完成之后導出到Magics軟件中進行模型的檢查，查看模型是否破損。檢查完畢后，還需對模型進行抽殼打孔，使其壁厚均勻，讓里面的石膏粉末流出。導出vrml格式完成貼圖。

3.切片。使用特定的切片軟件，該軟件可對模型進行擺放和切片。

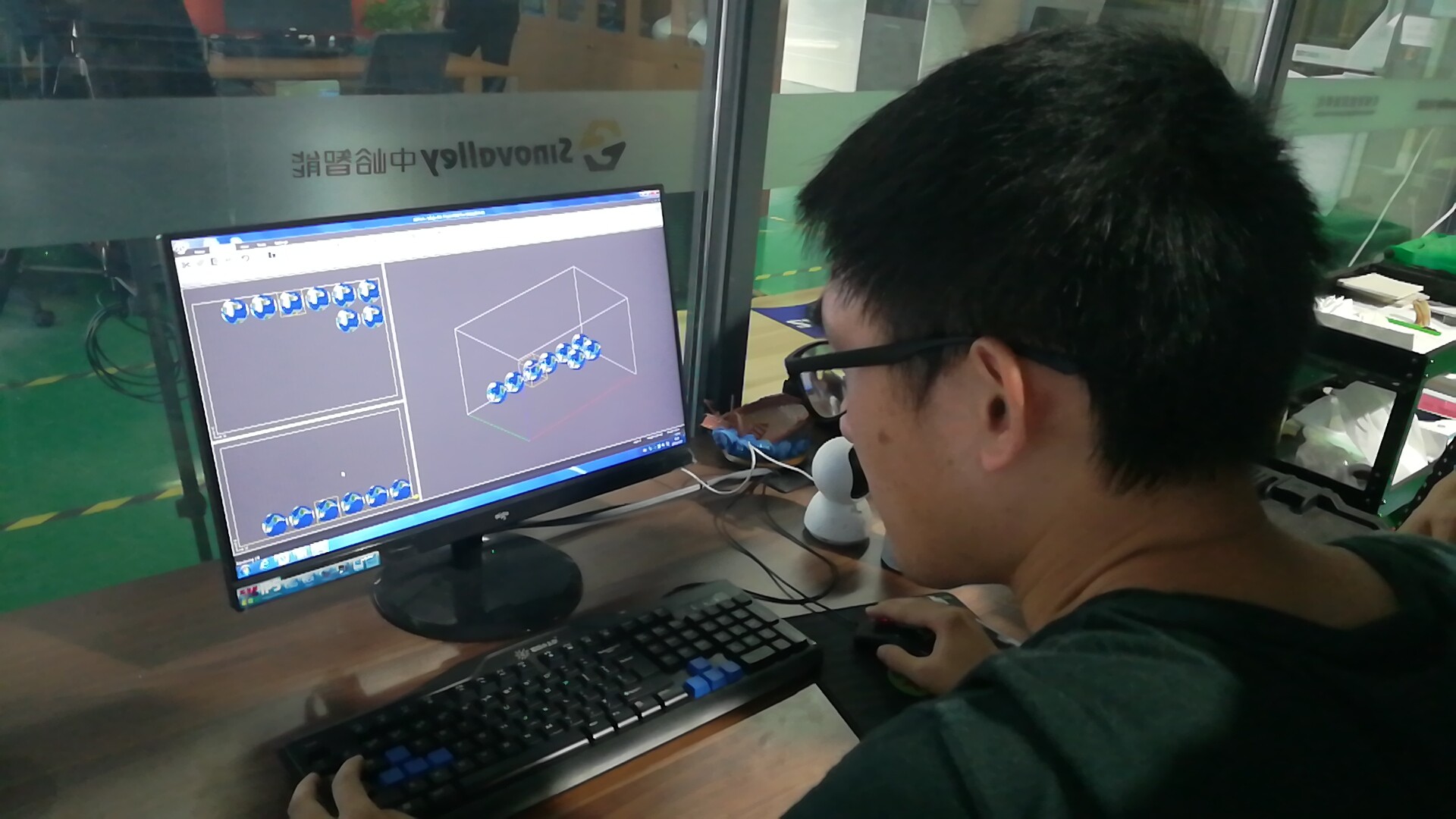

（△處理模型數據）

4.打印過程。

（1）先在打印網板上鋪一層定量的石膏粉末，傳輸處理完成的打印數據到打印機，打印設備接收數據后開始運作。

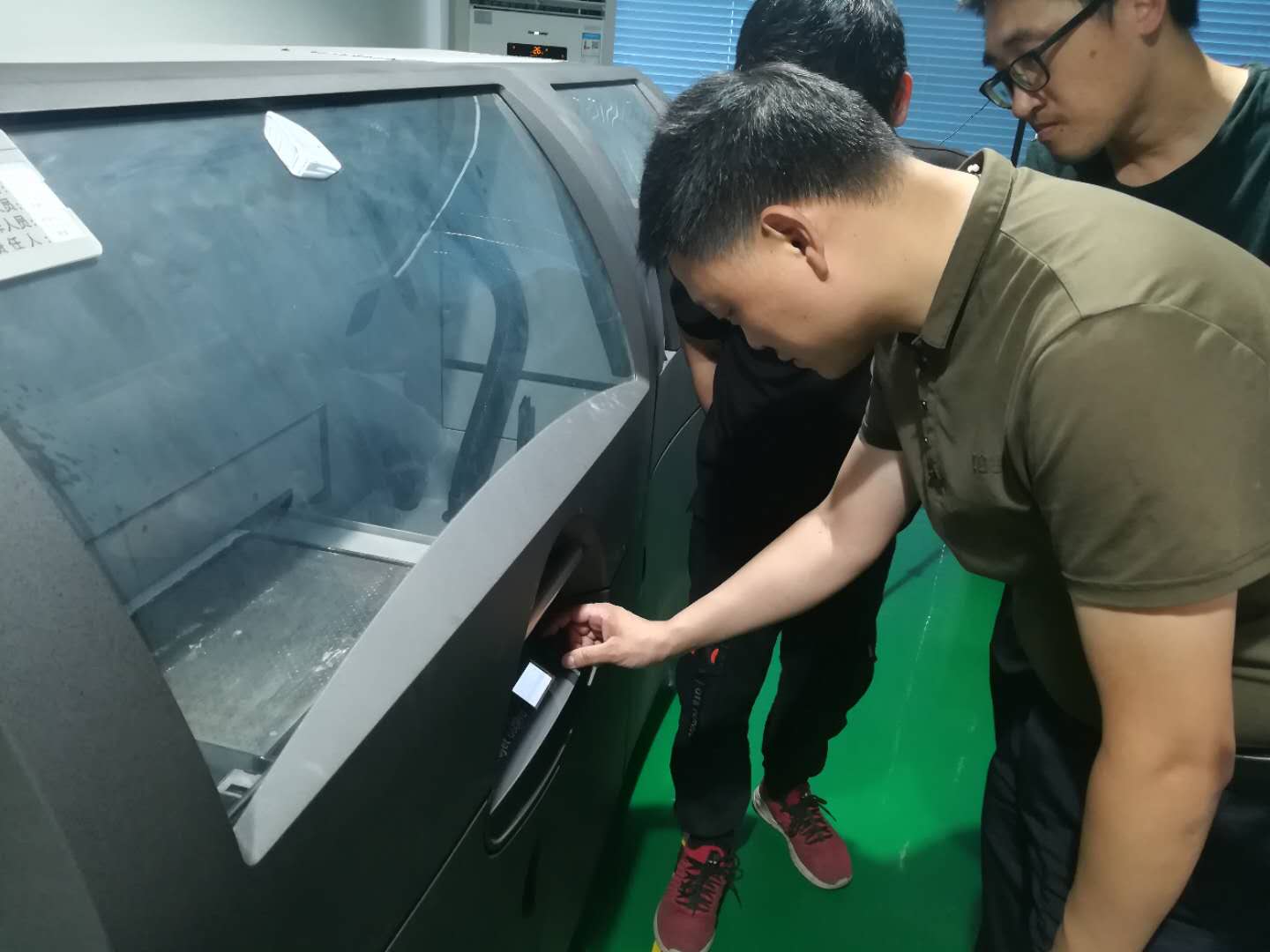

（△設備接收打印數據）

（2）噴頭噴射出彩色固化劑，使石膏粉末凝固，并上色。”地球“逐漸成形。

（3）”地球“模型打印完一層之后設備自動再鋪設一層石膏粉末，重復此動作直到”地球“成型。

尤其是對于以石膏或者水泥為主要成分的粉末，3D打印粉末材料過程完成之后，需要一些后續處理措施來達到加強模型成型強度及延長保存時間的目的，其中主要包括靜置、強制固化、清粉、包覆等。

首先需要將表面其他粉末除去，用刷子將周圍大部分粉末掃去，剩余較少粉末可通過機械振動、微波振動、不同方向風吹等除去。也可以將模型浸入特制溶劑中，可達到去除多余粉末的目的。

接下來我們一起看看學員們是怎么讓“地球”固化的吧！

5.清粉，也就是除塵工序。模型成型后需對模型進行清粉，即是將模型上多余的粉末去除。

（1）使用吸管將多余的粉末清除，差不多后將模型從石膏粉末里取出并放置清潔艙中。

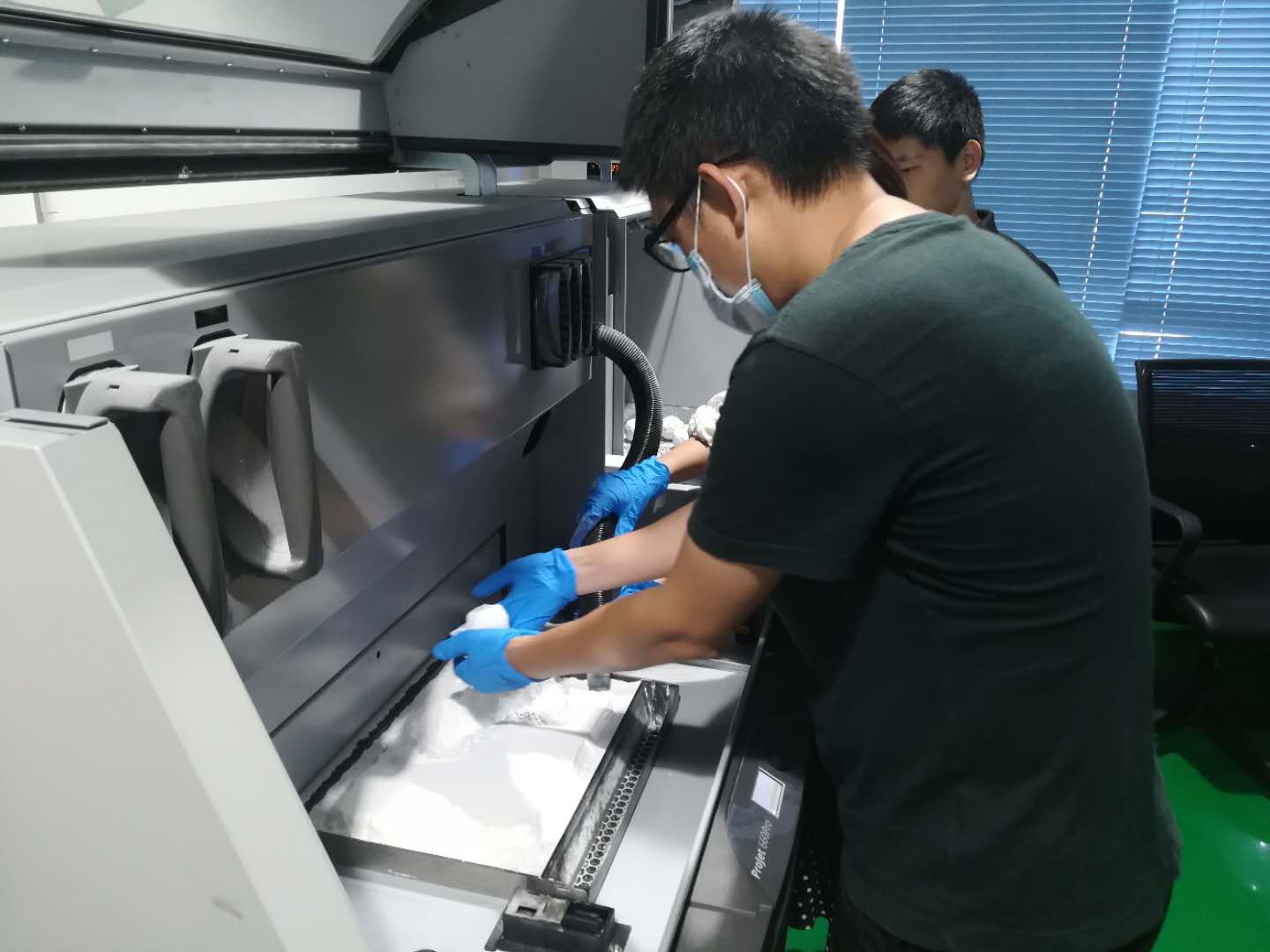

（△取出模型）

（2）使用噴氣管進一步將模型上殘留的粉末吹干凈。

（3）使用刷子和挑針將殘留的粉末清除干凈。挑針非常適合清理裂縫、孔洞、夾層等不易清理的部位哦。

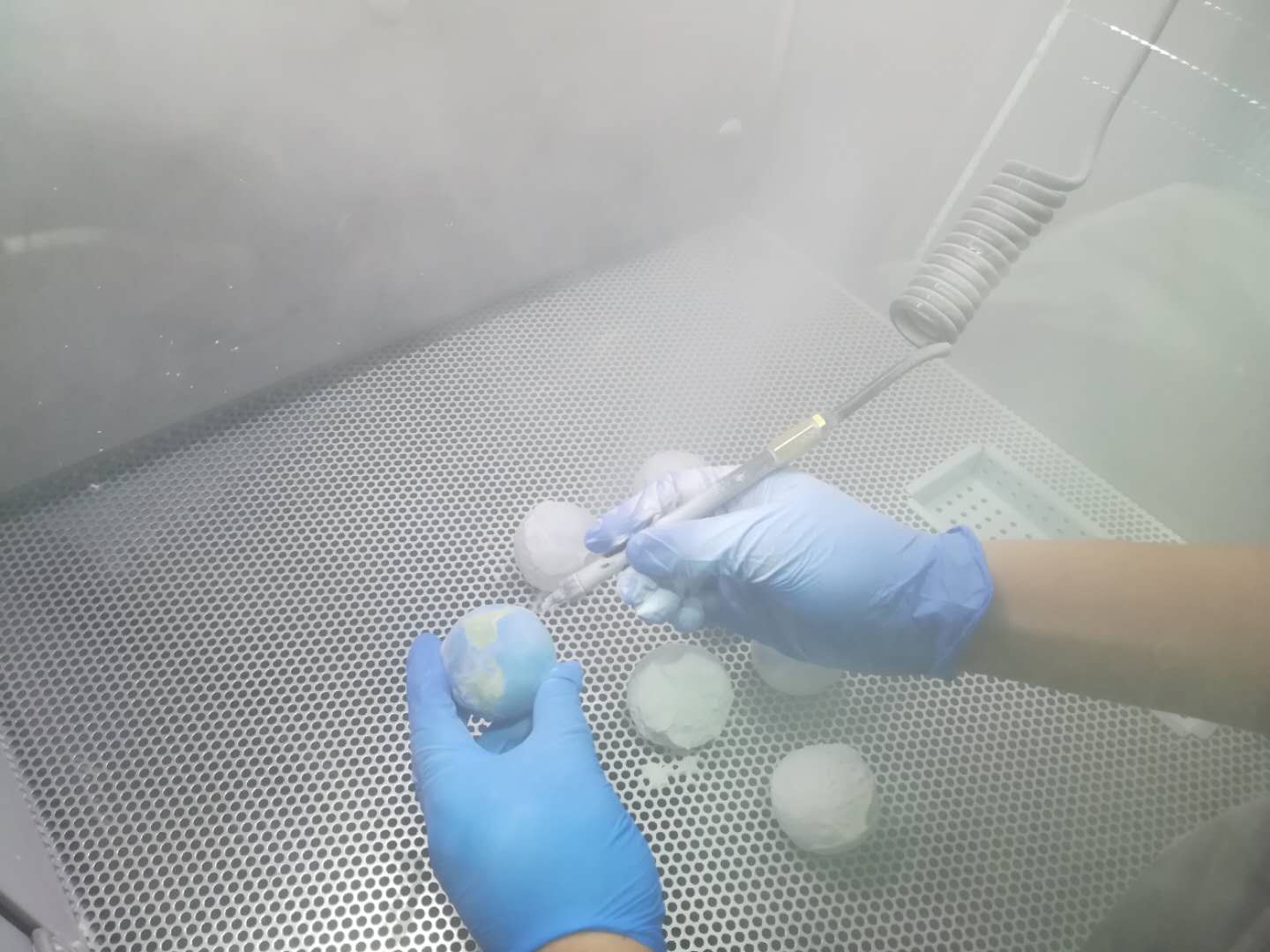

（△用噴氣管清粉）

6.加熱。在完成以上的精細除塵工序的情況下就要開始將“地球”放入打印設備的烤爐內，在48.9攝氏度下，“地球”在半小時內徹底干燥。老師說對模型進行干燥處理是很有必要的哦，因?yàn)樗梢苑奖阄覀冞M(jìn)行下一步的滲透工序。若是模型含有一丟丟水分都可能會破壞掉整個模型或者削弱模型的品質呢。

要想所制備模型具備較強硬度，可以外加措施進一步強化作用力，例如通過浸泡膠水。

滲透工序要來了哦

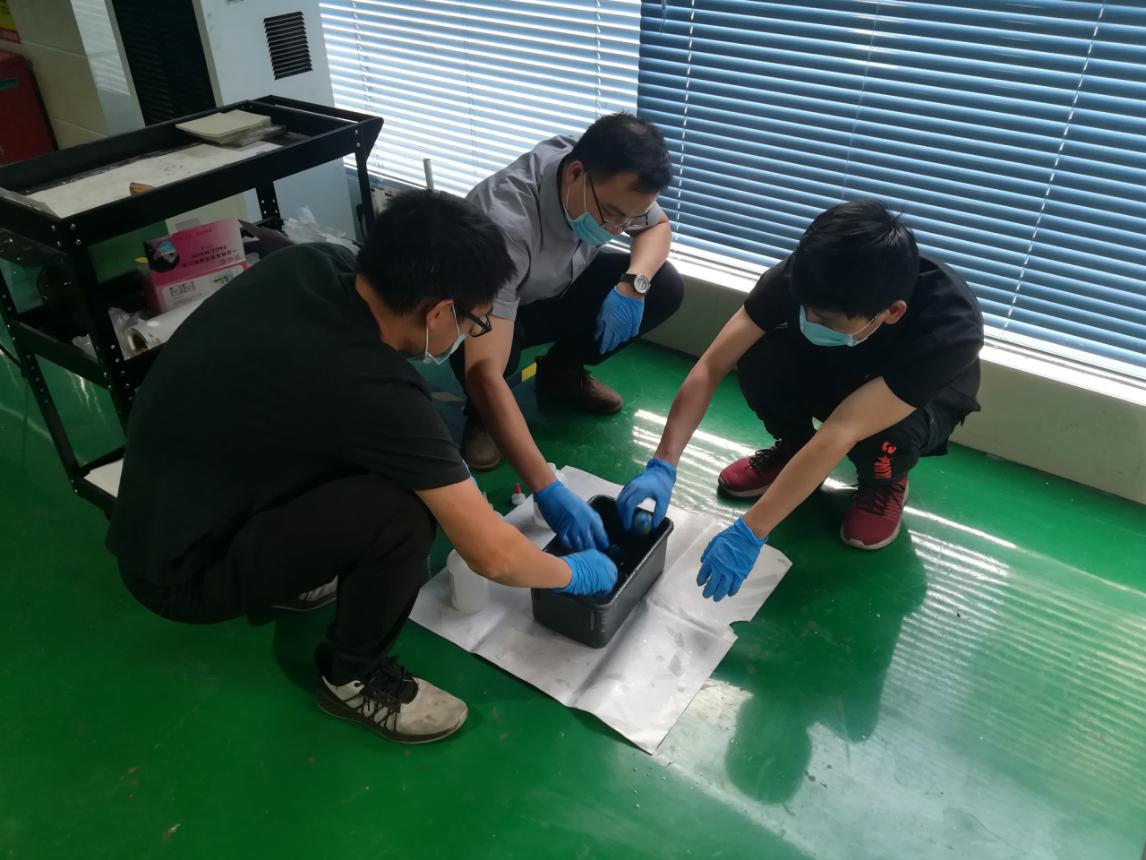

7.泡膠水。因?yàn)椴噬袒瘎┑恼承圆蛔悖虼艘獙⑶宸酆蟮摹钡厍颉胺湃胩囟z水中浸泡。使膠水和模型充分接觸，加固模型。膠水量一定要沒過模型，這樣模型才能完全沒入膠水中充分發生反應。

對于清粉完畢的模型。特別是石膏基、陶瓷基等易吸水材料制成的模型。還需要考慮其長久保存問題，常見的方法是在模型外面刷一層防水固化膠，增加其強度，防止因吸水而減弱。

或者將模型浸入能起保護作用的聚合物中，比如環氧樹脂、氰基丙烯酸酯、熔融石蠟等，最后的模型就會擁有防水、堅固、美觀、不易變形等特點喲。

8.泡蠟水。輕輕用紙巾拍掉多余的膠水之后，再將模型浸泡在石蠟水中，會有氣泡從模型內逸出，這是因?yàn)槭炚跐B入進模型內將模型內的空氣排擠出來。將模型浸泡在蠟水中，直到不再有氣泡逸出。

（△ 泡蠟）

9.待氣泡不再逸出后把“地球”撈出靜置，讓石蠟滴凈，再放入打印設備的烤爐內加熱即可。

大功告成，地球模型的成品終于完成啦。

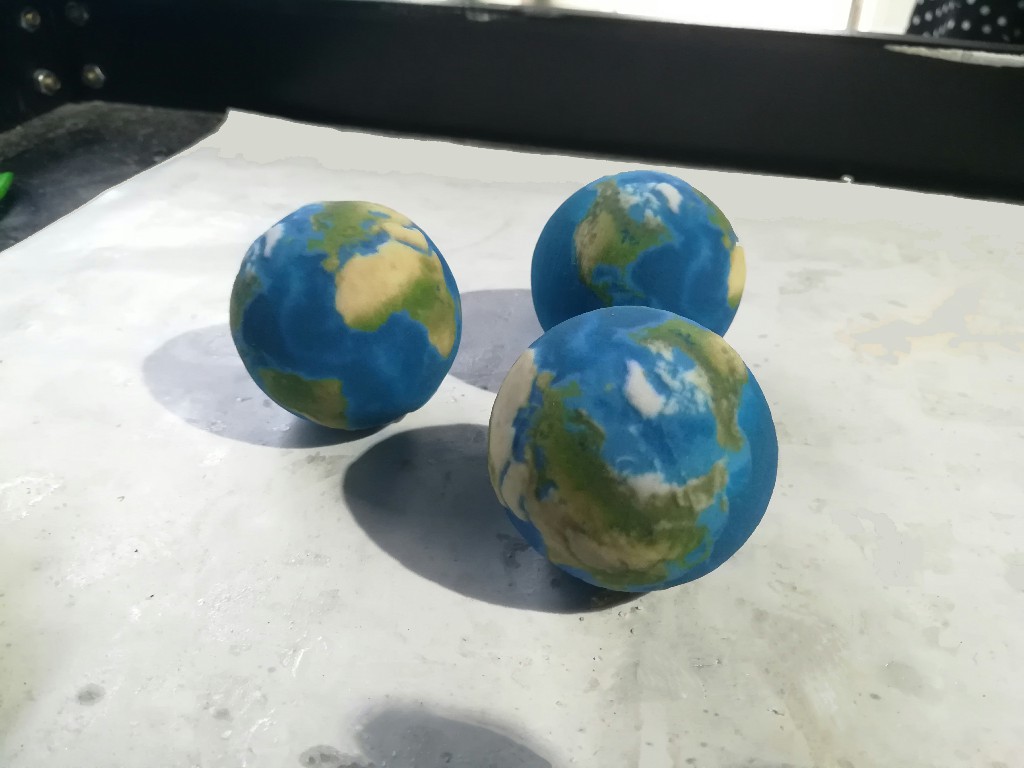

（△學員作品 ）
